دستگاه تشکیل دهنده رول پانل CMC CE Guardrail 450mm

دستگاه تشکیل دهنده رول پانل CMC CE Guardrail 450mm

دستگاه تشکیل دهنده رول پانل CMC CE Guardrail 450mm

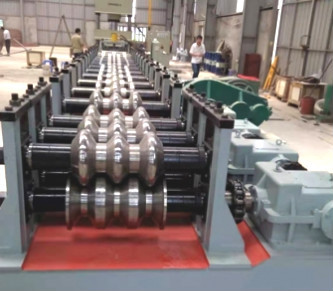

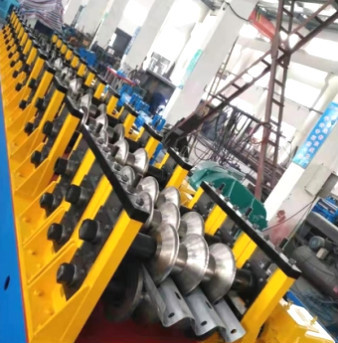

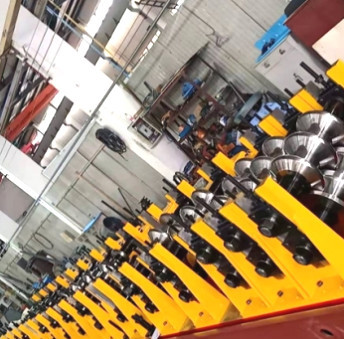

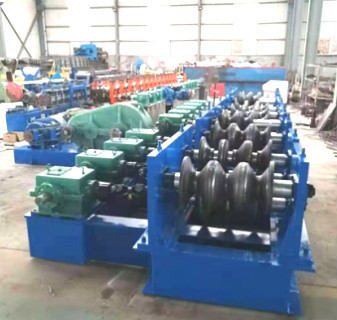

CMC CE Guardrail 450mm Panel Roll Forming Machine
دستگاه تشکیل دهنده رول پانل CMC CE Guardrail 450mm دستگاه تشکیل دهنده رول پانل CMC CE Guardrail 450mm دستگاه تشکیل دهنده رول پانل CMC CE Guardrail 450mm دستگاه تشکیل دهنده رول پانل CMC CE Guardrail 450mm دستگاه تشکیل دهنده رول پانل CMC CE Guardrail 450mm

تصویر بزرگ :  دستگاه تشکیل دهنده رول پانل CMC CE Guardrail 450mm

جزئیات محصول:
محل منبع: وکسي، چين
گواهی: CE, ISO
پرداخت:
مقدار حداقل تعداد سفارش: ۱ عدد
قیمت: Negotiate
جزئیات بسته بندی: کل بدن پوشیده شده با کیسه پلاستیکی. یا بر اساس نیاز مشتریان.
زمان تحویل: با توجه به سهام
شرایط پرداخت: T/T L/C، D/P
قابلیت ارائه: 50 مجموعه در هر ماه.

دستگاه تشکیل دهنده رول پانل CMC CE Guardrail 450mm

شرح
نام تجاری: CMC نام: دستگاه تشکیل رول پانل Guardrail
خدمات پس از فروش ارائه می شود: قطعات یدکی رایگان ، مهندسین موجود در ماشین آلات خدمات در خارج از کشور توان (W): 22kw-1000kw
وزن: 65 کیلوگرم محل نمایشگاه: هیچ یک
برجسته:

دستگاه تشکیل دهنده رول 450 میلی متر Guardrail

,

دستگاه تشکیل دهنده رول 22kw



CMC CE 450 - 476mm پانل Guardrail پانل دستگاه تشکیل دهنده



پارامترهای دستگاه I.Basic

  1. خصوصیات مکانیکی و مشخصات مواد اولیه
  • جنس: ورق گالوانیزه Q345B
  • ضخامت: 2.5 ~ 3.0 میلی متر
  • عرض: 450-476 میلی متر
  • وزن: 65 کیلوگرم
  • مشخصات محصولات
  • محصول: با طراحی محصول
  • عرض محصول: 310 میلی متر ± 5 میلی متر
  • ارتفاع محصول: 81 میلی متر 81 5 میلی متر
  • مشخصات محصول
  • روش شکل گیری: تشکیل رول سرد
  • سرعت تولید: m 10m / min
  • جهت تغذیه: خوراک سمت چپ
  • ولتاژ اصلی: 380V ، 50Hz
  • قدرت کل واحد: در حدود 20.7KW
  • بلبرینگ شافت درایو: 6026
  • بالابر توربو: SWL10-3 / 23-FU3
  • موتور اصلی درایو: YVP180M-4-15
  • کاهش دهنده: ZQ500-48.57
  • مواد کاغذ دیواری: A3
  • جنس شافت: 40
  • مواد قالب: Gcr15

دوم ، بررسی اجمالی ساختار تجهیزات

فریم تجهیزات توسط صفحه فولادی A3 پردازش می شود ، پس از پیری ، ساختار 3 غلتکی ، 1 بالاتنه و 2 پایین ، غلتک پایین یک ساختار ثابت را اتخاذ می کند ، غلتک بالایی تنظیم حرکت کشویی را تصویب می کند و 3 مجموعه از جعبه های توربین بادی هدایت می شود. برای اطمینان از هماهنگ سازی 3 مجموعه جعبه ، با استفاده از موتور برای تنظیم قسمت بالا و پایین جعبه توربین توسط یک میله اتصال به هم وصل می شود و 3 صفحه دیواره مستقل توسط یک شافت به هم وصل می شوند تا از موازی بودن کل دستگاه اطمینان حاصل شود.قطر شافت غلتک 110 میلی متر است.دو مجموعه قالب در سمت چپ و راست وجود دارد ، یکی برای قوس داخلی و دیگری برای قوس بیرونی و مجموعه ای از موتور اصلی 15KW.این دستگاه توسط دستگاه کاهنده ZQ500 هدایت می شود ، که شفت های پایین و راست و چپ را از طریق چرخ دنده ها هدایت می کند. ماژول چرخ دنده 10 متر است ، یکی برای هر چپ و راست. این محصول از طریق کنسول عملیات پردازش می شود.



III ، لیست چک پیکربندی تجهیزات



نه



نام قسمت



تعداد

1



قالب سازی



یک مجموعه از هر طرف

2



موتور محرک 15KW



1 مجموعه

3



تشکیل شافت قالب



3 مجموعه

4



آسانسور توربو



3 مجموعه

5



موتور بالابر موتور



1 مجموعه

6



کاهنده ZQ500



1 مجموعه

7



کنسول برق



1 مجموعه

8



پیچ لنگر تجهیزات



1 مجموعه







IV. شرایط پرداخت و خدمات پس از فروش:

1) FOB Tianjin
2) پرداخت: 30٪ سپرده T / T ، و قبل از ارسال ، مانده موجودی را پرداخت کنید.
3) زمان تحویل: 60 روز کاری.
4) مدت ضمانت: 12 ماه ضمانت محدود از تاریخ تحویل.هزینه حمل و نقل قطعاتی که در طول گارانتی تعویض می شوند باید بر عهده مشتری باشد.
5) قطعات یدکی: بلبرینگ ، دکمه ، زنجیر ، شیر مغناطیسی ، لوله محافظ و غیره
6) نصب و آموزش:
1. اگر خریداران از کارخانه ما دیدن کرده و دستگاه را چک کنید ، ما به شما آموزش می دهیم که چگونه ماشین را نصب کنید و ما را نیز نصب کنید ، و همچنین کارگران / تکنسین های خود را به صورت چهره به چهره آموزش دهید.
2. بدون مراجعه به ما ، کتابچه راهنمای کاربر و CD را برای شما ارسال خواهیم کرد تا آموزش نصب و راه اندازی را به شما آموزش دهیم.
3. هزینه نصب:
خریدار باید هزینه نصب را (100 دلار در هر روز یک مرد) پرداخت کند.قبل از اینکه تکنسین های فروشنده به کارخانه خریدار بروند ، به حساب منصوب شده فروشنده توسط T / T مراجعه کنند.خریدار هزینه سفر به تکنسین های فروشنده را در خارج از کشور چین ، از جمله هزینه بلیط هواپیما گرد ، اقامت و غذا ، حمل و نقل از هتل زندگی به محل کار ، ارتباطات لازم و بیمه و غیره فراهم می کند.
