جزئیات محصول:
|
| برجسته: | cnc دستگاه برش لیزری |
||
|---|---|---|---|

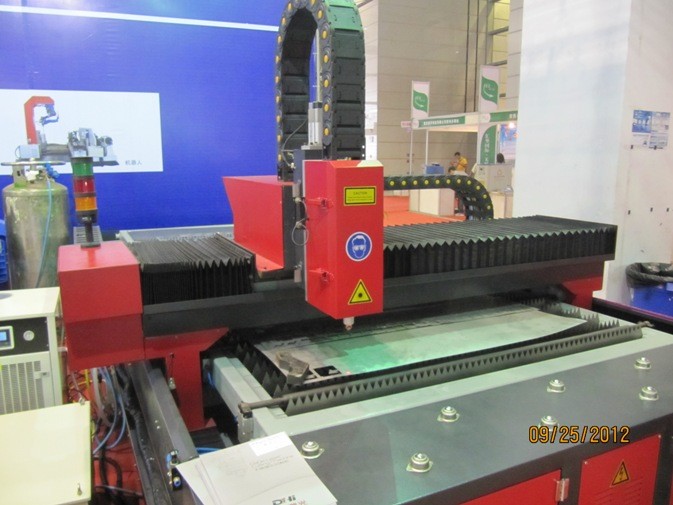

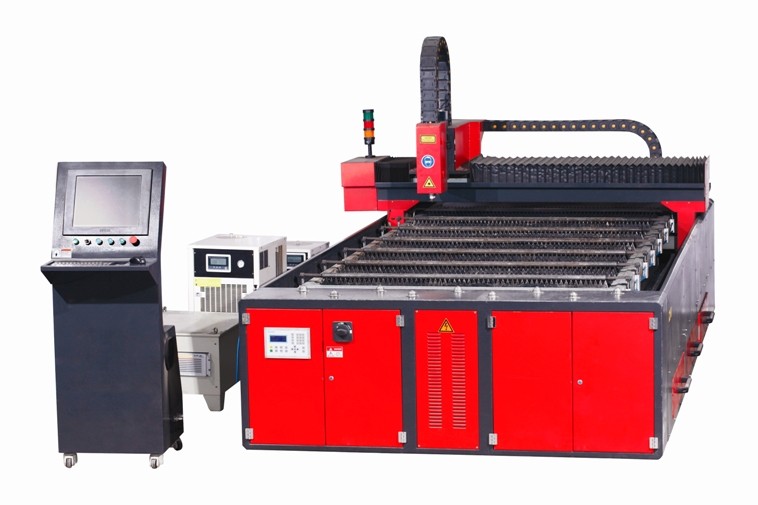

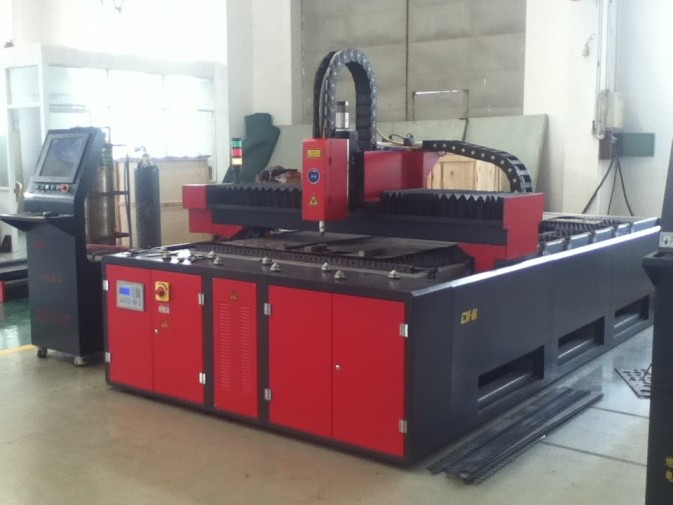

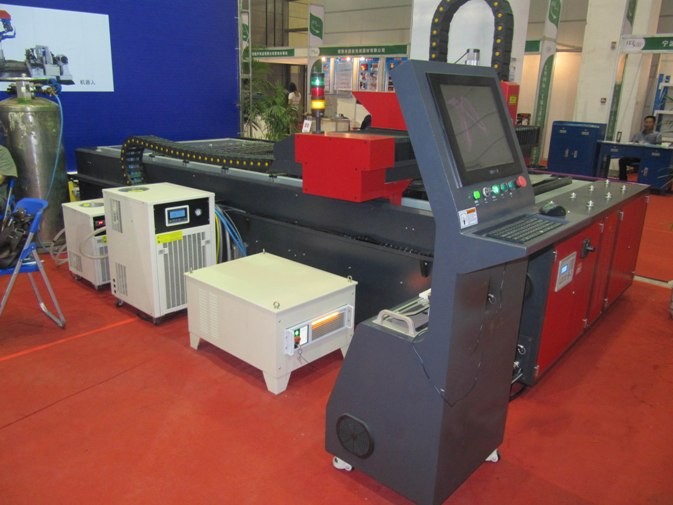

دستگاه برش لیزری فیبر 500 وات 1500 X 3000 CNC برای صفحات ورق
نمودار اثر پردازش برش نمونه
کلمات تبلیغاتی پردازش فلز ورق برش کار برش
2. ☆ مقدماتی اولیه
کلمات تبلیغاتی پردازش فلز ورق برش کار برش
2. مقدمه عمومی
دستگاه لیزر فیبر لیزری FL-3015 با لیزر قدرتمند متمرکز بر روی جسم به وجود می آید که باعث ذوب و تبخیر فوری می شود و لیزر اصلی فیبر وارد شده از گروه لیزر IPG در آلمان است. برش اتوماتیک توسط سیستم مکانیک دیجیتالی کنترل می شود. این دستگاه تکنولوژی لیزر، دیجیتال و مکانیک دقیق را کاهش داده است.
2.1 جدول عملیاتی طراحی شده و جداگانه تقسیم شده است. می توان آن را با توجه به شرایط نقل مکان کرد. عملیات راحت و آسان
2.2 میز کار موتور سروو وارداتی، منطقه سفر 1500mm * 3000mm.
2.3 سر لیزر را می توان از طریق محور Z تنظیم کرد، منطقه حرکتی 0 تا 100 میلی متر
3. ویژگی های اصلی
3.1 این می تواند به طور گسترده ای برای برش صفحات مانند: فولاد ضد زنگ، فولاد کربن، آلومینیوم، و غیره
3.2 توانایی برش قوی: نوع 500W می تواند از فولاد ضد زنگ به 8 میلی متر برسد.
3.3. هزینه کم برش: این می تواند با هوا کاهش می یابد، و هزینه آن 0.5 - 0.5 دلار است. هزینه دقیق شامل برق 3-6 درجه در ساعت، حفاظت از لنز 0.08 دلار 0.16 در ساعت، و هیچ هزینه دیگر. اگر از O2 یا N2 استفاده می کنید، هزینه باید با 2.4 تا 4.8 دلار افزایش یابد. (به عنوان شکل و ضخامت متفاوت است، مصرف گاز متفاوت خواهد بود.)
3.4. سرعت برش سریع، راندمان بالا، عملیات ایمن و عملکرد پایدار.
3.5 کیفیت خوب، تحریف کوچک، صاف و زیبا در خارج.
3.6. سیستم وارد شده موتور سروو و دنده برای تضمین برش دقیق. دقت بالا برش.
3.7 نرم افزار اختصاصی گرافیک یا متن را فورا طراحی و پردازش می کند. عملیات انعطاف پذیر و آسان
4. مواد کاربردی
مناسب برای برش بر روی صفحه یا لوله در فولاد ضد زنگ، فولاد کربنی، فولاد آلیاژی، فولاد بهار، آلومینیوم، مس، تیتانیوم و غیره. اثر پردازش عالی بر روی انواع فولاد آلیاژی سخت است.
5. زمینه های برنامه
به طور گسترده ای در پردازش ورق فلز، مواد فلزی، لوازم آشپزخانه، دستگاه با راندمان بالا، جعبه کنترل برق، قطعات خودرو، عینک، پوستر، صنایع دستی، نورپردازی و قطعات دقیق مورد استفاده قرار می گیرد.
6. مشخصات ساختار اصلی
دستگاه برش لیزری فیبر 500W-FL-3015 از بدن دستگاه، لیزر فیبر، جعبه کنترل، سیستم تصفیه هوا و سیستم کنترل CNC ساخته شده است.
مشخصات فنی
| پارامترهای نوری | واحد | 500 وات |
| حالت در حال اجرا | CW، QCW | |
| مرکز تابش طول موج | Nm | 1070-1080 |
| قدرت خروجی استاندارد | W | 500 |
| کیفیت پرتو | mm * mrad | 4 |
| تنظیم سرعت | کیلوهرتز | 5 |
| قطر فیبر انتقال | μm | ≥50 |
| پایداری قدرت خروجی (دراز مدت) | ٪ | ± 2 |
| قدرت | VAC | 400-460 |
| مصرف برق | کیلووات | 2 |
ساختار سیستم
| شماره سریال. | نام | مقدار (قطعه) | ملاحظات |
| 1 | لیزر فیبر | 1 | اصلی وارد شده است |
| 2 | سیستم نوری لنز گسترش سریع اسپکتروسکوپ لنز تمرکز | 1 | فن آوری آلمانی را به تصویب میرساند و مخصوص طراحی شده است. لنزهای نوری به طور مستقیم بر کیفیت ظاهر تاثیر می گذارند، تاثیر کیفیت برش و فلنج، سرعت برش و ضخامت. |
| 3 | موتور سروو پاناسونیک | 1 | راننده سروو موتور پاناسونیک و راننده پاناسونیک. پیچ و ریل وارداتی از تایوان |
| 4 | سیستم کنترل | 1 | کامپیوتر |
| 5 | سیستم نشانگر لیزری | 1 | نیمه هادی (نور قرمز) |
تجهیزات اصلی منجر به ویژگی های خوب: ژنراتور لیزری و لنز نوری. ما از اجزای الکتریکی Schneider استفاده می کنیم.
| میز عملیات CNC | این پذیرش جوشکاری سازه فولادی، پردازش خطای استرس، ساختار قفسه سنگین، پیچ TIBI وارداتی، خط کش HIWIN و موتور سروو پاناسونیک را می پذیرد. | این دستیار تجهیزات تخلیه، محکم فشار دادن و خالی کردن است. |
7. پارامترهای اصلی فنی
| مشخصات | پارامتر |
| طول لیزر | 1064 نانومتر |
| حداکثر قدرت لیزر | 1000 وات |
| تثبیت موقعیت | نشانگر نور قرمز |
| منطقه پردازش موثر | 1500mm * 3000mm |
| X / Y محور دقیق موقعیت را تکرار کنید | ± 0.03 میلیمتر |
| حداکثر برش ضخامت فولاد کربن | ≤ 8 میلیمتر |
| حداکثر سرعت برش فولاد کربن | فولاد ضد زنگ 0.8mm ضخامت، 12-14m / min، ضخامت 1.0 میلی متر فولاد ضد زنگ، 10-12 متر بر دقیقه |
| اسناد پشتیبانی | DXF و غیره (پشتیبانی خودکار نرم افزار CAD، نرم افزار CorelDraw) |
| مصرف انرژی کل | ≤ 20 کیلو وات |
| منبع تغذیه | 3 فاز 4 سیم AC 380V، 50Hz / 60Hz / 60A |
8. برش پارامترها
| ضخامت (میلی متر) | ماده | حداکثر سرعت برش (m / min) | دستیار گاز |
| 1 | خانم | 8 | اکسیژن |
| 2 | 4.5 | ||
| 3 | 3 | ||
| 4 | 2 | ||
| 5 | 1.5 | ||
| 6 | 0.8 | ||
| 1 | اس اس | 6 | نیتروژن |
| 2 | 3 | ||
| 3 | 1.5 | ||
| 1 | آلیاژ آلومینیوم | 3 | |
| 2 | 1.5 |
9. پارامترهای فنی
| مدل | FL-3015 |
| طول موج لیزر | 1070 نانومتر |
| حداکثر قدرت لیزر | 500W (CW) |
| منطقه کاری | 3000mmX1500mm |
| سکته مغزی X | 3000 متر |
| سکته مغزی Y | 1500 متر |
| X، Y دقت موقعیت محور | ± 0.05 میلیمتر |
| X، Y، Z محور دقت موقعیت را تکرار می کند | ± 0.03 میلیمتر |
| X، Y تک محور حداکثر سرعت غیر ضروری | 20 دقیقه |
| حداکثر سرعت تعامل در محور X / Y | 40 دقیقه |
| شتاب محوری X / Y حداکثر | 1.0G |
| سیستم CNC | LASERCUT |
| حداکثر وزن بارگیری | 500 کیلوگرم |
| فاز | 3 |
| ولتاژ محاسبه شده | 380V |
| فرکانس | 50Hz |
| سطح حفاظت از قدرت اصلی | IP54 |
| وزن کامل | 2250 کیلوگرم |
10. تجهیزات اجزاء
| مورد | نام | مشخصات | تعداد |
| 1 | FL-3015 | 3000mm * 1500mm | 1 مجموعه |
| 2 | لیزر فیبر | 500 وات | 1 |
| 3 | سیستم CNC | LASERCUT | 1 |
| 4 | لیزر برش سر | USA lasermech | 1 |
| 5 | خنک کننده آب | 1 مجموعه |
11. اسناد فنی ارائه شده است
| مورد | اسناد فنی | واحد | مقدار |
| 1 | دستورالعمل های عملیاتی | تنظیم | 1 |
| 2 | نرم افزار با استفاده از دستورالعمل | تنظیم | 1 |
| 3 | نرم افزار ویژه لیزر برش | تنظیم | 1 |
| 4 | صدور گواهینامه محصول | تنظیم | 1 |
| 5 | لیست بسته بندی ماشین | قطعه | 1 |
12. نصب و راه اندازی
پرسنل فروشندگان بر نصب و راه اندازی دستگاه نظارت خواهند کرد
خدمات عبارتند از:
1. تامین تکنسین واجد شرایط (ها).
2. نظارت بر پرسنل مشتری برای:
a) موقعیت ماشین
ب) راه اندازی کابل ها و شیلنگ ها از نقطه ورود خدمات
ج) اتصال کابل های الکتریکی و شیلنگ گاز به دستگاه
3. مسئولیت مشتری
الف) کمپرسور هوا (عمدتا در حرکات پنوماتیک استفاده می شود)
ب) یک بطری اکسیژن مایع (ترجیحا با یک مایع ساز)
ج) قدرت: 380V 50HZ 3 فاز (با تنظیم کننده 30 کیلو وات)
د) گاز، هوا و لوازم الکتریکی برای اتصال به دستگاه در نقاط تعیین شده در دسترس هستند.
الف) مشتری قبل از آغاز نصب، تنظیم و آموزش، اطمینان حاصل شود که سایت روشن است.
ج) تهیه کارگران، قتل عام و بیمه برای تخلیه دستگاه و کمک به کار نصب در جهت هدایت نصب DADE
g) عرضه سازندگان مکانیکی و یکی از نصب کننده های الکتریکی برای مدت زمان نصب.
h) تهیه ورق و مواد مصرفی برای راه اندازی آزمایش، تنظیم ماشین و آموزش.
i) ساختمان مقاوم در برابر آب و هوا، به عنوان ضمانت نامه محکوم خواهد شد اگر دستگاه به عناصر
ج) کف بتن مناسب
13. آموزش
1. در تکمیل راه اندازی، تکنسین فروش کننده آموزش را آغاز خواهد کرد.
مشتری باید مواد و مواد مصرفی لازم را برای اطمینان از اتمام رضایت بخش برای آموزش فراهم سازد.
2. آموزش شامل موارد زیر خواهد بود:
الف) بررسی اجمالی دستگاه
ب) ویژگی های کنترل و عملیات
ج) نگهداری و تنظیم ماشین
د) نظارت بر اجرای ماشین
آموزش اپراتور دستگاه همزمان با نصب است، بنابراین پرسنل باید در دسترس باشند
بار.
