جزئیات محصول:
|
| برجسته: | خط تولید قطب نور |
||
|---|---|---|---|
حداکثر 500 قطر دستگاه قطب نور / جوشکاری قطب سبک
جزئیات سریع:
| نام | نام دیگر | نام تجاری | CMC |
| دستگاه جوش بسته قطب نور |
جوشکار درز بستن دستگاه جوش دستگاه جوش قطب دستگاه جوش لوله ای
|
ویژگی | مخصوص دایره و قطب/لوله چند ضلعی طراحی شده است |
| ظرفیت جوشکاری |
قطر: 60-500 میلی متر ضخامت: 2.8-6 میلی متر طول: حداکثر 16 متر |
مدلهای ما |
500/12000-16000
|
شرح:
برنامه: برای جوش اتوماتیک چراغ قطب حداکثر طول 12000 میلی متر.

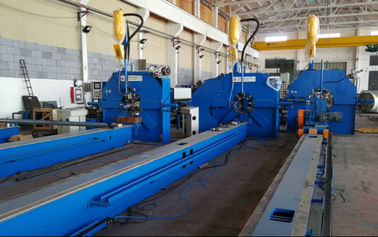

مدل ماشین جوشکاری خاموش کننده قطب نور: 500/12000 ، برای قطب نور یک ضلعی چند ضلعی و دایره ای مناسب است.این خط جوش اتوماتیک است ، عروسک با موتور قابل تنظیم سرعت می تواند قطب نور را از انتهای کوچک به انتهای بزرگ بکشد ، سیلندر هیدرولیک از طریق زنجیره مکانیکی ، چرخ کرم چرخ بستن را فشار می دهد تا قطب را ببندد و همزمان جوشکاری را انجام دهد.
1. میز کار بلند با قفسه برای کشش عروسک.
2. دالی برای کشیدن تیر.

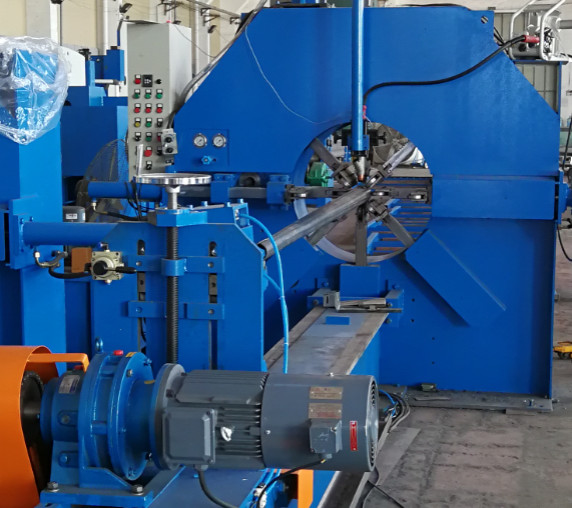

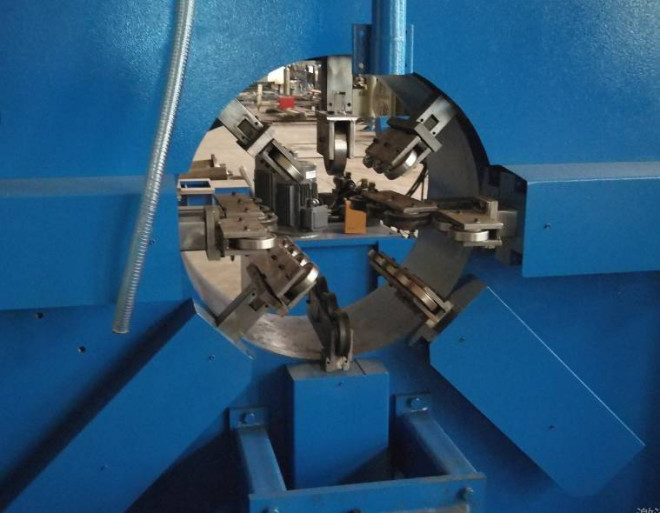

3. واحد بست و جوش هیدرولیک (شامل 3 مجموعه چرخ گیر برای قطب چند ضلعی و دایره ای).

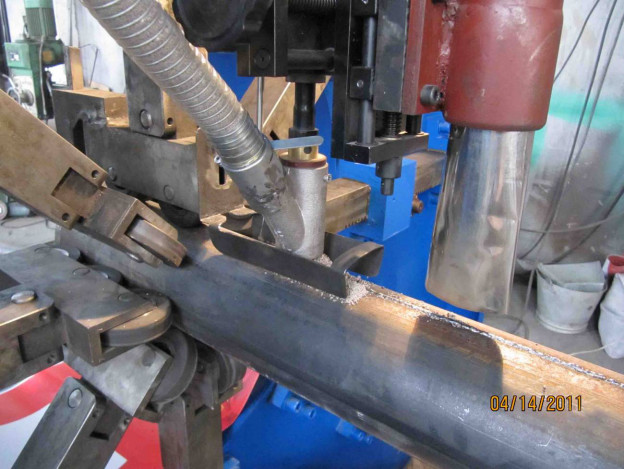

4. سیستم جوشکاری زیر آب و جوشکاری با گاز محافظ (CO2) ، شامل سیستم تغذیه سیم جوش.
5. سیستم بازیابی شار.
6. واحد پشتیبانی پشت.
مشخصات فنی
| ویژگی های فنی | |||
| 1 |
قطر قابل اجرا
|
60-500 میلی متر ، | |
| 2 |
طول قابل اجرا
|
12000 میلی متر | |
| 3 |
DOLLY LENGTH
|
1500 میلی متر | |
| 4 |
قطب نور مناسب ضخامت پایه بر روی فولاد ملایم Q235
|
قطر قطب نور: 60 ~ 500 میلی متر | 2.8 ~ 3 میلی متر |
| قطر قطب نور: 70 ~ 500 میلی متر | 2.8 ~ 4 میلی متر | ||
| قطر قطب نور: 250 ~ 500 میلی متر | 2.8 ~ 6 میلی متر | ||
| 5 |
قدرت موتور برای پمپ
|
4 کیلو وات | |
| 6 |
قدرت موتور برای کشیدن دالی
|
4 کیلو وات ، نوع AC قابل تغییر سرعت 4 کیلو وات |
|
| 7 | دستگاه جوش |
630A ، (جوشکاری قوس غوطه ور و جوشکاری با گاز محافظ (CO2) جوشکاری |
|
| 8 |
قطر سیم جوش
|
سیم جوش 1.2،1.6 ~ 2 میلی متر ، با توجه به ضخامت قطب برای انجام انتخاب |
|
| 9 | سرعت کار | 1.1 ~ 2m/min (توجه: سرعت ضخامت متفاوت متفاوت خواهد بود | |
| 10 | وزن ناخالص | 8000 کیلوگرم | |
| 11 |
اندازه های کلی (میلی متر) |
23000x2900x4000 میلی متر | |
میز 14 متری + پشتی 7 متری نیز گنجانده شده است
اختیاری: (جزئیات را در عکسهای پیوست ببینید)
توجه: ، اگر دستگاه جوش لینکلن را انتخاب کنید ، معمولاً برای فرایند جوشکاری قوس زیر آب مناسب است
توجه: برای دستگاه استاندارد ، برگشت دالی را می توان با سرعت کار کرد ، برای روند بازگشت بسیار کند است.بنابراین ، به طور معمول ، اپراتور کلاچ دالی را باز کرده و دالی را به صورت دستی فشار می دهد.

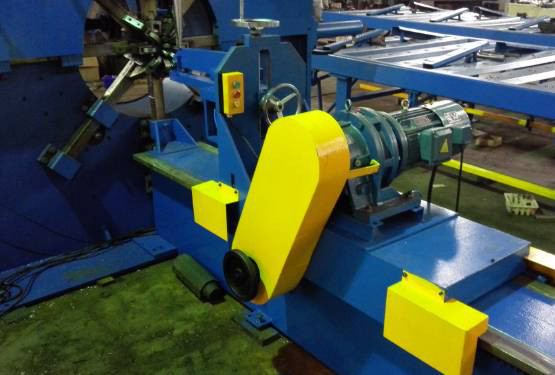

به منظور کاهش نیروی انسانی ، ما گزینه ای داریم: بازگشت سریع موتور برای دالی.اپراتور فقط دکمه را فشار می دهد ، دالی به سر جوش باز می گردد.
عکسهای پیوست شده را مشاهده کنید
برای قطب نور با قطر کوچک ضخامت بزرگ یا صفحه فولادی با قطب نور با مقاومت کششی بالا مناسب است.
با استفاده از این گزینه اضافی ، قطر 60 ~ 500 میلی متر ، ضخامت 2.8 ~ 6 میلی متر ، همه قطب ها می توانند مناسب باشند.و برای کار آسان است.
3. اطلاعات اولیه محصول
| محل مبدا: | چین |
| نام تجاری: | CMC |
| شماره مدل: | 500/12000 |
4. بند تجارت
| حداقل تعداد سفارش: | 1 مجموعه |
| قیمت: | مذاکره |
| جزئیات بسته بندی: | پالت فلزی |
| زمان تحویل: | 50-60 روز |
| شرایط پرداخت: | Ex works/ FOB SHANGHAI/ CIF |
5. فرآیند ساخت تیر چراغ
