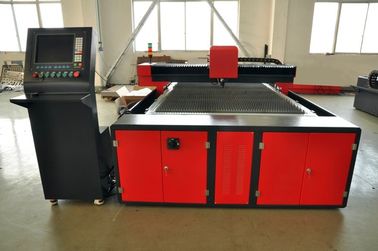

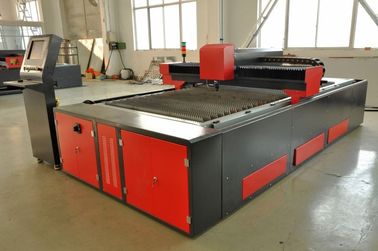

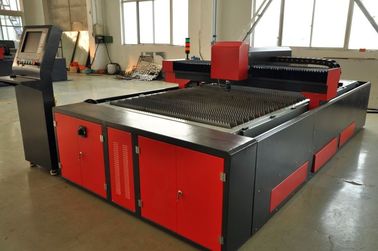

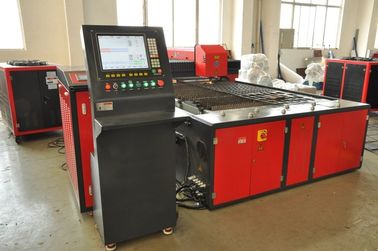

دستگاه برش لیزری CNC YAG با دقت 500 وات 1500 X 3000 برای ورق فلز

دستگاه برش لیزری CNC YAG با دقت 500 وات 1500 X 3000 برای ورق فلز

دستگاه برش لیزری CNC YAG با دقت 500 وات 1500 X 3000 برای ورق فلز
دستگاه برش لیزری CNC YAG با دقت 500 وات 1500 X 3000 برای ورق فلز دستگاه برش لیزری CNC YAG با دقت 500 وات 1500 X 3000 برای ورق فلز دستگاه برش لیزری CNC YAG با دقت 500 وات 1500 X 3000 برای ورق فلز دستگاه برش لیزری CNC YAG با دقت 500 وات 1500 X 3000 برای ورق فلز دستگاه برش لیزری CNC YAG با دقت 500 وات 1500 X 3000 برای ورق فلز دستگاه برش لیزری CNC YAG با دقت 500 وات 1500 X 3000 برای ورق فلز

تصویر بزرگ :  دستگاه برش لیزری CNC YAG با دقت 500 وات 1500 X 3000 برای ورق فلز

جزئیات محصول:
محل منبع: WUXI، چین
نام تجاری: CMC
گواهی: ISO9001
شماره مدل: YAG3015
پرداخت:
مقدار حداقل تعداد سفارش: 1
قیمت: According detail requirement
جزئیات بسته بندی: مناسب برای حمل و نقل کانتینر
زمان تحویل: بر اساس الزامات
شرایط پرداخت: پیش پرداخت 30٪ T / T، 70٪ T / T قبل از حمل و نقل
قابلیت ارائه: بر اساس الزامات

دستگاه برش لیزری CNC YAG با دقت 500 وات 1500 X 3000 برای ورق فلز

شرح
برجسته:

cnc yag ماشین برش لیزری

CNC YAG دستگاه برش لیزری 500W 1500 X 3000 برای ورق فلز

نمودار اثر پردازش برش نمونه

کلمات تبلیغاتی، پردازش ورق فلز، برش کاری

2. ویژگی ها



2.1 دقت بالا: برای برش قطعات دقیق و انواع کلمات و نمودارهای هنری قابل استفاده باشد.

2.2 سرعت سریع: 200 بار بیشتر از برش خط است.

2.3 آسیب کم حرارت، تغییر شکل آسان نیست. درز برش صاف و زیبا است، بدون نیاز به پردازش بعدی.

2.4 نسبت قیمت بالا: قیمت یک سوم از عملکرد برش لیزر CO 2 مشابه و دو پنجم از دستگاه CNC مشابه است.

2.5 کم هزینه: تنها یک هشتم تا یک دهم دستگاه برش لیزر همان CO2 است. هزینه 4.8-6.4 دلار در هر ساعت است. هزینه دستگاه برش لیزر CO2 برابر با 24 تا 38.4 دلار در هر ساعت است.

2.6 کم هزینه نگهداری پایین: تنها یک دهم تا یک پانزدهم از دستگاه برش لیزر همان CO2 و یک سوم تا یک چهارم دستگاه CNC مشابه است.

2.7 تابع پایدار تولید مداوم را تضمین می کند. لیزر جامد YAG یکی از محصولات با ثبات ترین و بالغ در منطقه لیزر است.

2.8 مزایا در مقایسه با دستگاه های CNC:

(1) این می تواند پردازش انواع ساختار پیچیده را به پایان برساند. این می تواند هر شکل بر روی کامپیوتر را برش دهد.

(2) بدون نیاز به باز کردن حالت. محصول به زودی به عنوان نمودار در کامپیوتر کشیده خواهد شد. این می تواند به سرعت محصولات جدید را توسعه و هزینه را کاهش دهد.

(3) دارای سیستم ردیابی خودکار است، بنابراین می تواند هر دو برش صاف و برش سطح ناهموار را انجام دهد.

(4) دستگاه های CNC نمی توانند نیازهای فنی پیچیده را برآورده سازند، اما برش لیزری می تواند.

(5) سطوح صاف و محصولات سطح بالا که دستگاه های CNC نمی توانند انجام دهند.

(6) شکل جعبه شکل (در ضخامت 0.5 متر) نیاز به دستگاه است که می تواند با سوراخ ها و شیارها انجام دهد. ماشین های CNC نمی توانند با آن کار کنند، اما دستگاه برش لیزر YAG-3015 می تواند آن را حل کند.

3. مواد کاربردی

مناسب برای برش بر روی صفحه یا لوله در فولاد ضد زنگ، فولاد کربنی، فولاد آلیاژی، فولاد بهار، آلومینیوم، مس، تیتانیوم و غیره. اثر پردازش عالی بر روی انواع فولاد آلیاژی سخت است.

4. زمینه های برنامه

به طور گسترده ای در پردازش ورق فلز، مواد فلزی، لوازم آشپزخانه، دستگاه با راندمان بالا، جعبه کنترل برق، قطعات خودرو، عینک، پوستر، صنایع دستی، نورپردازی و قطعات دقیق مورد استفاده قرار می گیرد.

5. مشخصات تجهیزات و مزایای فنی

دستگاه برش لیزری YAG-3015 با لیزر قدرتمند متمرکز بر روی جسم به دست می آید که باعث ذوب و تبخیر فوری می شود و لامپ زنون به عنوان ژنراتور. برش اتوماتیک توسط سیستم مکانیک دیجیتالی کنترل می شود. این دستگاه تکنولوژی لیزر، دیجیتال و مکانیک دقیق را کاهش داده است.

  1. جدول عملیاتی طراحی شده و جداگانه تقسیم شده است. می توان آن را با توجه به شرایط نقل مکان کرد. عملیات راحت و آسان
  2. میز کار موتور سروو وارداتی، منطقه سفر 1500mm * 3000mm.

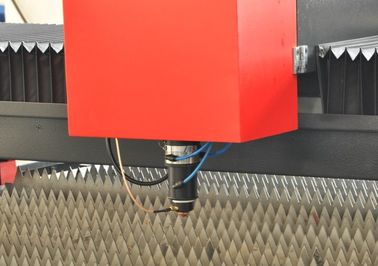

  3. سر لیزر را می توان از طریق محور Z تنظیم کرد، منطقه حرکتی 0-120 میلی متر
  4. قدرت برشی: 500 وات نوع فولاد ضد زنگ تا 4 میلی متر می باشد.
  5. هزینه برش پایین: این می تواند با هوا کاهش یابد و هزینه آن 2.4 تا 3.2 دلار است. هزینه دقیق شامل برق 13-15 درجه در ساعت، لامپ منبع نور 0.288-0.32 دلار در ساعت، حفاظت از لنز 0.08 دلار در هر ساعت، 0.16 در ساعت و هیچ هزینه دیگر. اگر از O 2 یا N 2 استفاده می کنید، هزینه باید به 1.6 تا 1.92 دلار افزایش یابد. (به عنوان شکل و ضخامت متفاوت است، مصرف گاز متفاوت خواهد بود.)
  6. سرعت برش سریع، راندمان بالا، عملیات ایمن و عملکرد پایدار.
  7. کیفیت خوب، تحریف کوچک، صاف و زیبا در خارج.
  8. سیستم وارد شده موتور سروو و دنده برای تضمین برش دقیق. دقت بالا برش.
  9. نرم افزار اختصاصی گرافیک یا متن را فورا طراحی و پردازش می کند. عملیات انعطاف پذیر و آسان
  10. پرتو لیزر در اندازه گیری زمان یا فضایی اسپکتروفتومتر آسان است. این می تواند پردازش چندین پرتو را در یک زمان یا پردازش سفارش چند ایستگاه انجام دهد.

6. اجزاء تجهیزات

این عمدتا از پالس YAG لیزر، قدرت لیزر پالس، سیستم خنک کننده لیزر، سیستم مسیر نور خارجی، سیستم کنترل و غیره ساخته شده است.

1، ساختار سیستم

مورد نام

مقدار

(قطعه)

ملاحظات
1 لیزر پالس YAG 1 مشعل هوشمند مغناطیسی ساختار ویژه ایالات متحده
2 کنترل کننده لیزری الکتریکی 1 پالس فرکانس بالا با کنترل الکتریکی
3 سیستم خنک کننده ویژه 1 تجهیزات لیزری ویژه
4

سیستم نوری

لنز گسترش سریع

اسپکتروسکوپ

لنز تمرکز

1 فن آوری آلمانی را به تصویب میرساند و مخصوص طراحی شده است. لنزهای نوری به طور مستقیم بر کیفیت ظاهر تاثیر می گذارند، تاثیر کیفیت برش و فلنج، سرعت برش و ضخامت.
5 موتور سروو وارد شده 1 وارد کننده سروو موتور پاناسونیک و وارد پیچ ​​و ریل از تایوان
6 سیستم کنترل 1 CNC
7 سیستم نشانگر لیزری 1 نیمه هادی (نور قرمز)

تجهیزات اصلی برای بهبود عملکرد فنی دستگاه برش لیزر جامد عبارتند از: کنترل کننده لیزر الکتریکی، مشعل لیزر و لنز نوری. سه بخش تصمیم گیری در مورد سطح لیزر برش دستگاه است. ما متوجه هستیم که عملکرد فنی برش با نوآوری این سه بخش در موقعیت پیشرو در آسیا قرار دارد.

2، تجهیزات اصلی

اجزای اصلی توصیف ساده ملاحظات
لیزر مشعل لیزری فنی آمریکایی بخش A نباید کارخانه مهر و موم شده از نوع 600W خود را بدون مجوز بخش ب حذف کند.
قدرت لیزری قدرت لیزری پالس برش YAG ویژه
میز عملیات CNC این پذیرش جوشکاری سازه فولادی، پردازش خطای استرس، ساختار قفسه سنگین، پیچ TIBI وارداتی، خط کش HIWIN و موتور سروو پاناسونیک را می پذیرد. این دستیار تجهیزات تخلیه، محکم فشار دادن و خالی کردن است.

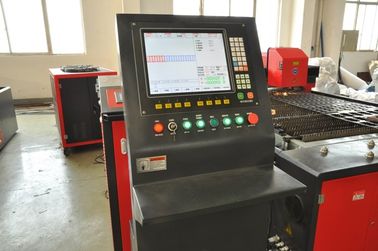

سیستم کنترل FLSK F-7500
نستیدن نرم افزار InteGNPS
سیستم خنک کننده سیستم گردش دوگانه، زنگ دما، حفاظت جریان و حفاظت از سطح آب. فرکانس برق 7P
کنترل ارتفاع HYD CNC-300

3، پارامتر اصلی فنی:

شاخص های فنی پارامترهای فنی
طول موج 1064 نانومتر
حداکثر قدرت لیزر 500 وات
پالس عرض 0.2 ~ 20ms به طور مداوم قابل تنظیم است
فرکانس پالس 1 ~ 500Hz به طور مداوم قابل تنظیم است
تثبیت موقعیت نشانگر نور قرمز
منطقه پردازش موثر 1500mm * 3000mm
X / Y محور دقت موقعیت مکانی را تکرار می کند ± 0.03 میلیمتر
پشتیبانی از فرمت عکس DXF، DWG، PLT، و غیره (پشتیبانی از نرم افزار Auto CAD، نرم افزار قرعه کشی Corel)
مصرف انرژی کل ≤ 30 کیلو وات
منبع تغذیه 3 فاز، 4 سیم، AC، 380V، 50Hz، 60A
ابعاد کلی (L × W × H) 4560mm × 2450mm × 1560mm
