جزئیات محصول:
|
| گواهی: | CE/ISO9001 | ولتاژ: | 380v ، 50Hz |
|---|---|---|---|
| ماده خام: | PPGI | ضمانتنامه: | 1 سال ، 12 ماه |
| رنگ: | سفارشی | مواد غلتکی: | 45 # کروم آبکاری شده |
| برجسته: | دستگاه تشکیل دهنده رول PPGI,دستگاه رول مانع بزرگراه 350H |
||

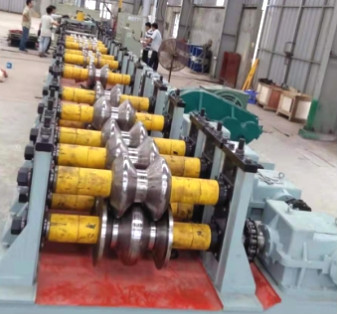

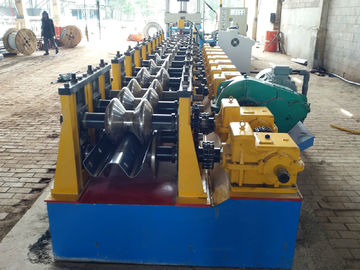

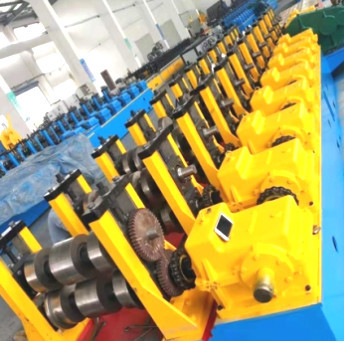

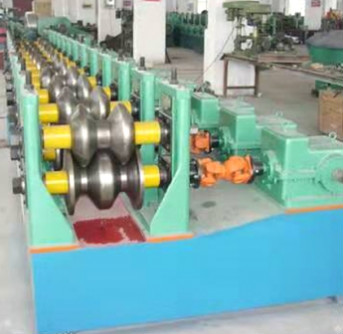

دستگاه تشکیل رول مانع بزرگراه پرتوی ISO9001 350H
I. توضیحات محصول
| 1 | شماره مدل | دستگاه فرم رول فولادی با سطح بالا |
| 2 | ضخامت | 0.3-0.8 میلی متر |
| 3 | مواد کولی | GI |
| 4 | ظرفیت تحمل دکوئل دستی | 6.5 تن |
| 5 | مواد شافت | 45 # فولاد |
| 6 | قطر خارج | سفارشی |
| 7 | تعداد مراحل تشکیل | سفارشی |
| 8 | انتقال | انتقال زنجیره ای |
| 9 | سرعت تشکیل | 8-12 متر در دقیقه |
| 10 | قدرت موتور اصلی | 3kw |
| 11 | ولتاژ | 380V50HZ سه فاز یا همانطور که لازم است |
| 12 | بعد، ابعاد، اندازه | 7 * 1.3 * 1.3 |
| 13 | برش دادن | برش هیدرولیک |
| 14 | مواد تیغه | فولاد Cr12 با 60-62 درجه سانتیگراد تحت درمان قرار می گیرد |
| 15 | سیستم کنترل | PLC (دلتا) |
| 16 | تحمل طول | mm 1 میلی متر |
| 17 | قطعات یدکی |
1 قطعه آسان demaged: 2 قطعه conk ، فیوز-پیوند 4pcs 2 تشک لاستیکی: 1 قطعه اسپانسر 3 پیچ: 1 قطعه |
| 18 |
کل خط شامل: دکوئل دستی ، دستگاه رول ساز ، ایستگاه هیدرولیک ، برش هیدرولیک ، سیستم کنترل PLC ، جدول اجرا. |
|
پارامترهای دستگاه II.Basic
جنس: ورق گالوانیزه Q345B
ضخامت: 2.5~3.0 میلی متر
عرض: 450-476 میلی متر
وزن: 65 کیلوگرم
مشخصات محصولات
محصول: با طراحی محصول
عرض محصول: 310 میلی متر ± 5 میلی متر
ارتفاع محصول: 81 میلی متر 81 5 میلی متر
تولید - محصول مشخصات فنی
روش شکل گیری: تشکیل رول سرد
سرعت تولید: m 10m / min
جهت تغذیه: خوراک سمت چپ
ولتاژ اصلی: 380V ، 50Hz
قدرت کل واحد: در حدود 20.7KW
بلبرینگ شافت درایو: 6026
بالابر توربو: SWL10-3 / 23-FU3
موتور اصلی درایو: YVP180M-4-15
کاهش دهنده: ZQ500-48.57
مواد کاغذ دیواری: A3
جنس شافت: 40
مواد قالب: Gcr15
III، نمای کلی از ساختار تجهیزات
فریم تجهیزات توسط صفحه فولادی A3 پردازش می شود ، پس از پیری ، ساختار 3 غلتکی ، 1 بالاتنه و 2 پایین ، غلتک پایین یک ساختار ثابت را اتخاذ می کند ، غلتک بالایی تنظیم حرکت کشویی را تصویب می کند و 3 مجموعه از جعبه های توربین بادی هدایت می شود. برای اطمینان از هماهنگ سازی 3 مجموعه جعبه ، با استفاده از موتور برای تنظیم قسمت بالا و پایین جعبه توربین توسط یک میله اتصال به هم وصل می شود و 3 صفحه دیواره مستقل توسط یک شافت به هم وصل می شوند تا از موازی بودن کل دستگاه اطمینان حاصل شود.قطر شافت غلتک 110 میلی متر است.دو مجموعه قالب در سمت چپ و راست وجود دارد ، یکی برای قوس داخلی و دیگری برای قوس بیرونی و مجموعه ای از موتور اصلی 15KW.این دستگاه توسط دستگاه کاهنده ZQ500 هدایت می شود ، که شفت های پایین و راست و چپ را از طریق چرخ دنده ها هدایت می کند. ماژول چرخ دنده 10 متر است ، یکی برای هر چپ و راست. این محصول از طریق کنسول عملیات پردازش می شود.
چهارم ،لیست چک پیکربندی تجهیزات
| نه |
نام قسمت |
تعداد |
| 1 |
قالب سازی |
یک مجموعه از هر طرف |
| 2 |
موتور محرک 15KW |
1 مجموعه |
| 3 |
تشکیل شافت قالب |
3 مجموعه |
| 4 |
آسانسور توربو |
3 مجموعه |
| 5 |
موتور بالابر موتور |
1 مجموعه |
| 6 |
کاهنده ZQ500 |
1 مجموعه |
| 7 |
کنسول برق |
1 مجموعه |
| 8 |
پیچ لنگر تجهیزات |
1 مجموعه |
نمودار ساختار V.:
