جزئیات محصول:
|
نام: | دستگاه برش به طول | اندازه: | 6 X 1600 |
---|---|---|---|
ویژگی: | مقرون به صرفه | کاربرد: | تیر چراغ خیابان |
ظرفیت: | 2-6 میلی متر در ضخامت 12000 میلی متر در طول 800-1600 میلی متر عرض | قدرت: | هیدرولیک |
برجسته: | دستگاه برش به طول 6 میلی متر,دستگاه برش به طول 1600 میلی متر,سیم پیچ فولادی اقتصادی برش به خط طول |

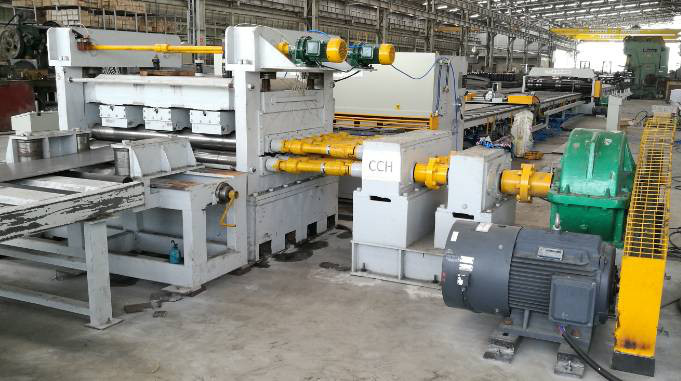

دستگاه برش کویل فولادی 6 X 1600 اقتصادی
پارامتر فنی:
1. ضخامت مواد: 2mm-6.0mm برای فولاد نرم نورد گرم Q235A
2. عرض مواد: 800-1600mm
3. وزن کلاف فولادی: حداکثر 15 تن
4. قطر داخلی سیم پیچ فولادی: Φ500mm-Φ750mm
5. سرعت تراز: 5- 15 متر در دقیقه
6. تعداد غلتک تراز: 13 عدد
7. قطر غلتک های تراز: 130 میلی متر
8. محدوده طول برای مقیاس: 2000 ~ 12000 میلی متر با توجه به الزامات.
10. تحمل طول برش: ± 15 میلی متر (بر اساس صفحه طول 8 متر)
11. قدرت موتور تراز اصلی: 37 کیلووات (در مجموع حدود 57 کیلووات)
12. مساحت عرض دستگاه: حدود 7000 میلی متر
جزئیات سریع:
نام | نام دیگر | نام تجاری | CMC |
برای تیر چراغ به طول خط برش دهید |
دکویل، دستگاه برش کویل فولادی، بریدن، دستگاه برش برای میله نور; |
ویژگی | خط ما با برش سنتی به طول متفاوت است، می توانید ورق نردبانی با یک طرف کوچک و یک طرف عرض بزرگتر دریافت کنید. |
ظرفیت برش |
ضخامت 2-6 میلی متر طول 12000 میلی متر عرض 800-1600 میلی متر |
استفاده صنعتی | تیر چراغ خیابان صنعتی |
کاربرد:
این برای باز کردن مواد قطب سبک، تسطیح، برش، برش لبه خراش و فرآیند برش مخروطی است، تا یک طرف عرض کوچک، یک طرف ورق فولادی با عرض بزرگ به دست آید.
مشخصات فنی
1. ماشین دالی بارگیری کویل فولادی:
بالا و پایین: هیدرولیک
حرکت افقی: موتوری
حداکثر وزن بارگیری: 15 تن
2. دکویلر هیدرولیک چتری دو سر:
از جمله: پرداخت موتوری، موتور، کاهنده،
سیستم زنجیره ای برای چرخش شیفت را انجام می دهد.جهت چرخش می تواند در جهت عقربه های ساعت و غیرساعتگرد باشد.
باز و بسته شدن: هیدرولیک
حداکثر وزن بارگیری: 15 تن
3. واحد تسطیح: (دو نوع لایه)،
تراز غلتکی دو لایه،
13 غلتک، از جمله 2 غلتک تغذیه، 11 غلتک تراز
مواد غلتک تراز: 42Cr.قطر: 130 میلی متر، اگر خاموش شود
غلتک های تراز دو لایه، پیچ کرم محرک موتور برای تنظیم حرکت لایه بالا و پایین..
سیستم انتقال شامل موتور قابل تنظیم سرعت، کاهنده و غیره است.
حرکت غلتک ها به بالا/پایین با هیدرولیک است.
واحد با سیستم راهنما می باشد
اندازه گیری طول
انکودر شمارش طول روی غلتک نصب شده است
4، برش (برش پلاسما دستی تهیه شده توسط مشتری)
5. واحد برش دو لبه.
این برای برش لبه خراش صفحه فولادی نورد گرم برای بدست آوردن عرض دقیق برای قطب نور است.
برش ورق فولادی بر اساس اصل برش نورد است.یک دالی در جلوی قسمت شکاف وجود دارد.برای کنترل برش مستقیم است.با تغییر موقعیت تیغه برش برای به دست آوردن عرض های مختلف و اندازه های مختلف ورق قطب نور.
شامل :
میز نگهدارنده با ریل
دالی ورق گیره یک تکه
واحد برش لبه تیغه دوبل با موتور و جعبه دنده.
6. واحد برش مخروطی
دستگاه برش مخروطی بر اساس اصل برش نورد برای برش ورق فولادی است.یک دالی در جلوی قسمت شکاف وجود دارد.برای کنترل درجه برش مخروطی است.با تغییر موقعیت درپوش روی دالی برای کنترل نرخ برش مخروطی.
شامل :
میز نگهدارنده با ریل
دالی ورق گیره یک تکه
واحد برش لبه تیغه تک تیغه با موتور و جعبه دنده.
7. میز پشتیبانی از نوع توپ برای ورق مخروطی تمام شده
8. سیستم برق:
میز کنترل مرکزی
PLC، اینورتر درایور AC دارای ویژگی پاسخ سریع و فعالیت خوب است که می تواند به طور موثر دقت اندازه گیری و سرعت اجرا را کنترل کند.
9. سیستم هیدرولیک:
قدرت هیدرولیک 25 لیتر در دقیقه
از جمله: ایستگاه هیدرولیک، شیرها، مخزن روغن، مفصل، لوله نرم، لوله سخت و غیره.
تفاوت با برش استاندارد به طول و مقرون به صرفه چیست؟
در مقایسه با برش استاندارد به طول، نوع مقرون به صرفه دارای 1) دستگاه هدایت فشار هیدرولیک، سر بیل، پینچ و تغذیه نیست.
کاربر باید از جرثقیل برای بلند کردن و صنفی سر ورق به واحد تسطیح استفاده کند
2) دستگاه برش پرتو نوسان هیدرولیک: QC12Y-6X2000
کاربر باید از دستگاه برش پلاسما دستی برای برش ورق استفاده کند.
ارتباط با مشتریان
پاسخ: چگونه می توان ورق را با یک طرف عرض کوچک و یک طرف ورق عرض بزرگ توسط این دستگاه برش داد؟
ب: ابتدا یک واحد برش دو لبه وجود دارد، برای برش لبه خراش صفحه فولادی نورد گرم است تا عرض دقیق تیر نور را بدست آوریم و سپس می توانیم از واحد برش مخروطی خود برای برش ورق فولادی به 2 قطعه استفاده کنیم. با یک طرف ورق کوچک و یک طرف بزرگتر.یک دالی در جلوی قسمت شکاف وجود دارد.برای کنترل درجه برش مخروطی است.با تغییر موقعیت درپوش روی دالی برای کنترل نرخ برش مخروطی.
A: چند مدل برای برش به طول داریم؟
B: ما سه نوع داریم، 6X1600-12 متر (حداکثر طول برش 12 متر)، 6X1600-14 متر (حداکثر 14 متر) و 6X1600-16 متر (حداکثر 16 متر)
A: مدت زمان تضمین کیفیت شما چقدر است
یک سال.و هنگامی که دستگاه به کارگاه مشتری رسید، مهندس را به دستگاه راه اندازی می فرستیم و آموزش می دهیم.اما همچنین مشتری می تواند مهندس خود را به کارگاه ما اجازه دهد تا قبل از تحویل مطالعه کند.
