دستگاه برش طول قطب نور 8 میلی متری Q235A برش و برش به خط طول

شرح
نام: برش به طول خط ویژگی: تمام اتوماتیک
کاربرد: برای مواد قطب نور مواد: Q235A، فولاد نرم نورد گرم
ضخامت مواد: 3-8 میلی متر عرض مواد: 800-1800 میلی متر
برجسته:

دستگاه برش طول 8 میلی متر

,

دستگاه برش طول قطب نور

,

برش و برش Q235A به خط طول



برش به طول خط برای قطب نور مدل CTLA8x1800



(نوع تمام اتوماتیک، تسطیح ۴ لایه)



پارامتر فنی

  • ضخامت مواد: 3mm-8mm برای Q235A (Q345=6mm،) فولاد نرم نورد گرم، (ST52=6mm)
  • عرض مواد: 800-1800 میلی متر
  • وزن کلاف فولادی: حداکثر 30 تن
  • قطر داخلی سیم پیچ فولادی: Φ508mm-Φ760mm
  • سرعت تراز کردن: 5-15 متر در دقیقه
  • تعداد غلتک تراز: 13 عدد
  • قطر غلتک های تراز: 144 میلی متر
  • فاصله غلتک تراز: 150 میلی متر
  • مواد غلتک تراز: GCr15
  • سختی غلتک تراز: HRC55-58
  • دستگاه غلتک پشتیبان: 3 واحد
  • قطر غلتک نگهدارنده: 150 میلی متر
  • محدوده طول برای مقیاس: 2000 ~ 12000 میلی متر با توجه به الزامات
  • تحمل طول برش: ± 15 میلی متر (مبتنی بر صفحه 8 متری)
  • قدرت موتور تراز اصلی: 45 کیلووات، 960 دور در دقیقه
  • ظرفیت دستگاه برش: 8mmx2500mm
  • زاویه چرخش دستگاه برش: حداکثر.1.5 درجه
  • دو لبه و مخروطی سرعت برش 15 متر در دقیقه.
  • قدرت موتور اصلی برای برش 11 کیلو وات
  • سرعت حرکت دالی: 15 متر در دقیقه، قابل تنظیم
  • جنس تیغه برش: H13k
  • قطر تیغه برش: 310 میلی متر
  • برش مخروطی قطر رول نیشگون: 310 میلی متر
  • حداکثرعرض داخلی واحد شکاف دوگانه: 1800 میلی متر
  • حداکثرعرض داخلی واحد برش مخروطی: 2400 میلی متر
  • مساحت عرض دستگاه: حدود 7000 میلی متر

ویژگی های اختصاصی:

نوع کاملاً اتوماتیک، در صورت داشتن عرض مناسب برای قطب، طول کنترل شده CNC، برش مخروطی با اتوماسیون، سیستم خودکار تخلیه و انباشته شدن صفحه مخروطی.

دارای واحد برش لبه خراش دوتایی تیغه و واحد برش مخروطی.

(توجه: سیستم انباشته خودکار برای صفحه کمتر از 6 میلی متر، صفحه قطب نور)



کاربرد:

این برای باز کردن مواد قطب سبک، تسطیح، برش، برش لبه خراش و فرآیند برش مخروطی است، تا یک طرف عرض کوچک، یک طرف ورق فولادی با عرض بزرگ به دست آید.



جزئیات دستگاه

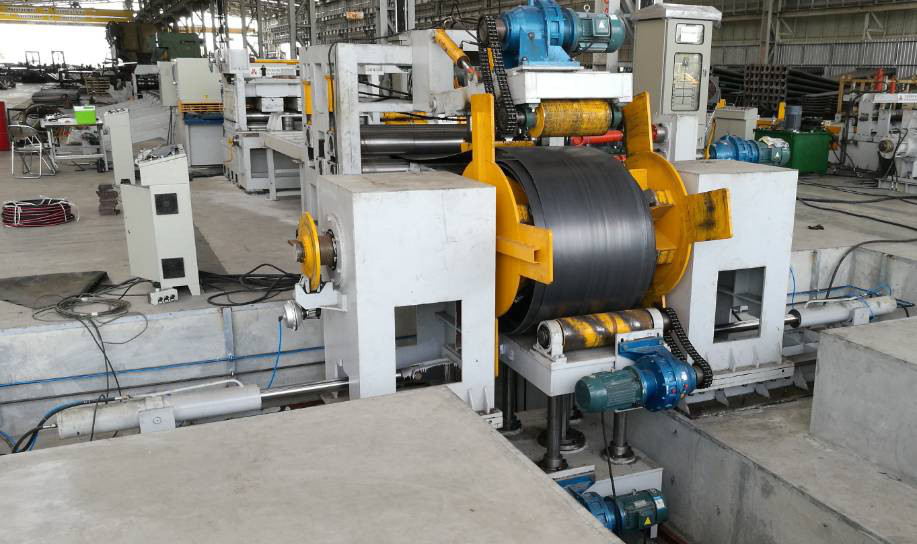

1. ماشین دالی بارگیری کویل فولادی

بالا و پایین: هیدرولیک

حرکت افقی: موتوری



2. دکویلر هیدرولیک چتری دو سر:

از جمله: واحد چپ و راست،

با ترمز که کشش چرخش شفت را ایجاد می کند.

باز و بسته شدن: هیدرولیک





3. فشار دادن و هدایت هیدرولیک، دستگاه سر بیل هیدرولیک، دستگاه نیشگون گرفتن

از قاب، دستگاه پرس و هدایت هیدرولیک، دستگاه سر بیل هیدرولیک، غلتک گیره و سیستم راننده موتور و غیره تشکیل شده است.

  • دستگاه پرس و هدایت هیدرولیک:

این از بازوی پرس و هدایت هیدرولیک، چرخ پرس و هدایت، جعبه دنده، موتور و غیره تشکیل شده است.

  • دستگاه سر بیل هیدرولیک:

این از دستگاه انقباض صفحه بیل هیدرولیک، صفحه خرج کننده، دستگاه هیدرولیک و غیره تشکیل شده است.

  • دستگاه پینچ هیدرولیک

از اسلاید، 2 غلتک پینچ، دستگاه پینچ هیدرولیک، قاب و غیره تشکیل شده است.

  • بخش برق دستگاه پینچ هیدرولیک

این شامل موتور AC، جعبه دنده، یک گروه از دوک و اتصالات، پایه بلبرینگ، یک مفصل جهانی و غیره است.





4. میز کار راه نورد وسط



5. دستگاه هدایت

از قاب صنفی، صفحه هواپیما متحرک، دستگاه تنظیم هدایت کننده، چرخ عمودی لاغر تشکیل شده است.





6. واحد تسطیح: (چهار نوع لایه)

این تجهیزات اصلی این خط است که به بخش قدرت و بخش میزبان تقسیم می شود.

بخش برق از پایه قدرت، کاهش سرعت، موتور قابل تنظیم سرعت AC، کابینت الکتریکی AC (درایور موتور فرکانس AC)، کوپلینگ، جعبه توزیع برق، چرخ تسمه، بند، مفصل جهانی و ترمز YWZ و غیره تشکیل شده است.

قسمت میزبان از پایه پایین، قاب، پایه زیر محور، پایه محور کشویی، غلتک تراز، قاب نگهدارنده بالایی، پایه چرخ نگهدارنده بالا و پایین، چرخ نگهدارنده، دستگاه بالابر و پرس الکتریکی، همراه با 2 عدد پرس تشکیل شده است. موتور، پمپ روانکاری دستی.

ویژگی های این دستگاه:

مورد توزیع توان را پذیرفته است، هر غلتک تراز با جفت متقابل جهانی متصل می شود، غلتک تراز بالا و پایین هر دو فعال هستند، سرعت خطی ثابت است، بنابراین اصطکاک بین سطح غلتک و صفحه کاهش می یابد، که می تواند کارایی تسطیح را افزایش دهد.

دو مجموعه از یاتاقان غلتکی در دو طرف محور تراز وجود دارد، یک مجموعه از یاتاقان‌های هلی صفحه برای کاهش اصطکاک و جلوگیری از اصطکاک محوری استفاده می‌شود که می‌تواند کارایی را افزایش دهد.

دو گروه چرخ نگهدارنده روی دستگاه تعبیه شده است که می تواند بالا و پایین، جلو و عقب را تنظیم کند.برای پشتیبانی از غلتک اصلی و افزایش سختی غلتک و راندمان تسطیح سریع استفاده می شود.یاتاقان روی چرخ نگهدارنده آب بندی شده است که می تواند از ورود سرباره اکسید به یاتاقان جلوگیری کند.

این دستگاه دارای چرخ دنده کرم و میله کرم، پیچش بزرگ در تنظیم کاهش سرعت و فشار دوقطبی، قدرت پرس سنگین است، می تواند به صورت جداگانه و همزمان برای بلند کردن و فشار دادن به پایین تنظیم شود و تنظیم میکرو دستی را تنظیم کند.

غلتک تسطیح فرکانس متوسط ​​القایی خاموش، سطح عمیق تر است، که می تواند از سوختن یاتاقان در صورت کمبود روغن جلوگیری کند و می تواند عمر دستگاه را طولانی تر کند.

دستگاه میزبان تسطیح یک منبع روغن متمرکز را اتخاذ می کند که می تواند به راحتی کار کند.اجزای اصلی توسط ویبراتور پیشرفته در وطن ارتعاش می کنند که می تواند تنش را از بین ببرد و خمش را کاهش دهد.موتور یک موتور قابل تنظیم سرعت جریان مستقیم است که همراه با صفحه هسته Eurotherm است که می تواند زمان بلند کردن و ترمز را کاهش دهد (دو سوم زمان ترمز کمتر از موارد معمولی) و راندمان تراز کردن سریع را کاهش دهد.



7. دستگاه برش نوع چرخشی:

از جمله: برش پرتو نوسان هیدرولیک Q12Y-6 * 2000.

برش را می توان 3 درجه چرخاند تا برای برش صفحه قطب سبک مناسب باشد.

پس از برش، صفحه متوازی الاضلاع خواهد بود، به این ترتیب ضایعات مواد کاهش می یابد و برای فرآیند بعدی ساخت قطب نور آسان می شود.



8. میز حمایت از طول قطب + دالی، با دستگاه اتوماسیون:

یک دالی در جلوی واحد برش دو لبه وجود دارد.این برای کنترل اندازه صفحه برش مستقیم و مستطیلی است.با تغییر موقعیت درپوش روی دالی برای کنترل اندازه صفحه مستطیل.

دالی با رانندگی موتوری می تواند با توجه به طول صفحه میز به موقعیت مناسب روی میز حرکت کند.

غلتک رومیزی با حرکت موتوری، هنگامی که غلتک توسط موتور غوطه ور می شود، صفحه می تواند به واحد شکاف حرکت کند و نیازی به فشار دستی صفحه نیست.هر غلتکی با کلاچ پنوماتیک، می تواند توسط موتور و سیستم زنجیر رانده شود، همچنین می تواند صفحه را به صورت دستی برای تنظیم صفحه حرکت دهد.

هم روی دالی و هم در واحد برش لبه جلو، دستگاه پنوماتیکی برای توقف صفحه فشاری برای به دست آوردن ابعاد مناسب صفحه مستطیل وجود دارد.



9. دستگاه افزایش صفحه.

این دستگاه شامل دو سیلندر پنوماتیک می باشد و با توجه به طول صفحه می توان آن را به مکان های مختلف منتقل کرد.

هنگامی که صفحه به جلوی واحد شکاف می رسد، صفحه متوقف می شود، این دستگاه صفحه را بالا می برد تا دالی بتواند صفحه را گیره و حرکت دهد.

  • واحد برش دو لبه

دستگاه برش دو لبه بر اساس اصل برش نورد برای برش ورق فولادی است.

این برای برش لبه خراش صفحه فولادی نورد گرم برای بدست آوردن عرض دقیق برای قطب نور است.

از جمله: دو جفت غلتک فشاری، موتور، جعبه دنده، چهار تیغه

بالا و پایین دو غلتک نوع پیچ، با 2 جفت تیغه برش.

غلتک های پیچی برای تنظیم تیغه برش در هر موقعیتی برای برش دادن هر اندازه صفحه آسان است.



11. میز نگهدارنده طول میله + دالی، با دستگاه اتوماسیون:

یک دالی در جلوی قسمت شکاف وجود دارد.برای کنترل درجه برش مخروطی است.با تغییر موقعیت درپوش روی دالی برای کنترل نرخ برش مخروطی.

دالی با رانندگی موتوری می تواند با توجه به طول صفحه میز به موقعیت مناسب روی میز حرکت کند.و صفحه را ببندید تا جهت حرکت صفحه را درست بگیرید.

غلتک رومیزی با حرکت موتوری، هنگامی که غلتک توسط موتور غوطه ور می شود، صفحه می تواند به واحد شکاف حرکت کند و نیازی به فشار دستی صفحه نیست.هر غلتکی با کلاچ پنوماتیک، می تواند توسط موتور و سیستم زنجیر رانده شود، همچنین می تواند صفحه را به صورت دستی برای تنظیم صفحه حرکت دهد.

هم روی دالی و هم در واحد برش مخروطی جلو، دستگاه‌های پنوماتیکی برای توقف صفحه فشاری برای رسیدن به زاویه مناسب برش مخروطی وجود دارد.



12. دستگاه افزایش صفحه.

این دستگاه شامل دو سیلندر پنوماتیک می باشد و با توجه به طول صفحه می توان آن را به مکان های مختلف منتقل کرد.

هنگامی که صفحه به جلوی واحد شکاف می رسد، صفحه متوقف می شود، این دستگاه صفحه را بالا می برد تا دالی بتواند صفحه را گیره و حرکت دهد.



13. واحد برش مخروطی

دستگاه برش مخروطی بر اساس اصل برش نورد برای برش ورق فولادی است.و صفحه ذوزنقه ای را با نرخ مخروطی مشخص دریافت کنید.

از جمله: دو جفت غلتک سنجاق، موتور، جعبه دنده، غلتک های بالا و پایین، دو تیغه،

بالا و پایین دو غلتک نوع پیچ، با یک جفت تیغه برش.

غلتک های نوع پیچ برای تنظیم تیغه برش در هر موقعیتی برای برش دادن هر اندازه صفحه آسان است.



14. میز پشتیبانی از نوع توپ برای صفحه مخروطی تمام شده



15. سیستم اتوماتیک تخلیه و انباشتن صفحه مخروطی

دو غلتک پنوماتیکی وجود دارد.غلتک گیره پایین با حرکت موتوری است، هنگامی که غلتک توسط موتور غوطه ور می شود، صفحه مخروطی می تواند به فاصله بسیار دور از واحد شکاف حرکت کند.هنگامی که صفحه از حرکت باز می ایستد، غلتک رو به بالا بالا می رود و فضای خالی برای تخلیه صفحه را می دهد.

زیر جدول، این دستگاه تخلیه پنوماتیک 12 واحدی است.آنها می توانند از وسط میز بالا بیایند، سپس دو تکه صفحه مخروطی به پایه انباشته هر دو طرف می لغزند.



16. سیستم برق:

میز کنترل مرکزی

برای برش دو لبه و برش مخروطی، همچنین PLC، اینورتر درایور AC دارای ویژگی پاسخ سریع و فعالیت خوب است که می تواند به طور موثر سرعت دویدن دالی را کنترل کند.



17 سیستم هیدرولیک:

قدرت هیدرولیک 25 لیتر در دقیقه

از جمله: ایستگاه هیدرولیک، دریچه ها، مخزن روغن، مفصل، لوله نرم، لوله سخت و غیره



18. سیستم پنوماتیک:

برای کلاچ دالی و رومیزی، بالا آمدن بشقاب، دستگاه تخلیه بشقاب و غیره.



19. گزینه:

واحد تراز اضافی پس از برش مخروطی.

استرس صفحه فولادی را آزاد کنید و برای فرآیند بعدی آسان است.

(این واحد برای ضخامت صفحه کمتر از 6 میلی متر برای تیر چراغ خیابان مناسب است)



20. گزینه: سیستم آفلاین Plate

(بعد از اینکه صفحه به طول برش داده شد، سیستم می تواند صفحه را به سمت دستگاه حرکت دهد.)
