خط تولید قطب نوری EC6x1600 12000 mm

خط تولید قطب نوری EC6x1600 12000 mm

خط تولید قطب نوری EC6x1600 12000 mm
EC6x1600 12000mm Light Pole Production Line
خط تولید قطب نوری EC6x1600 12000 mm خط تولید قطب نوری EC6x1600 12000 mm خط تولید قطب نوری EC6x1600 12000 mm

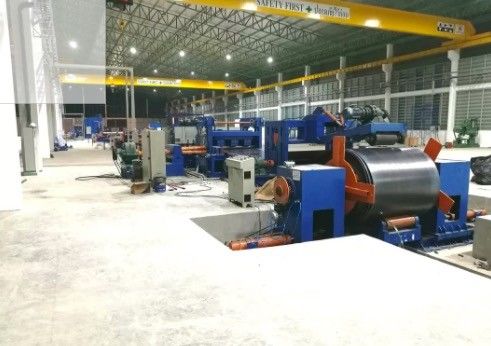

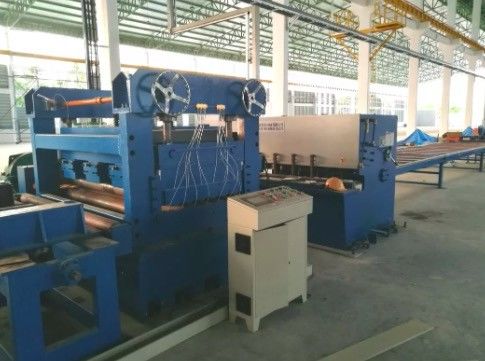

تصویر بزرگ :  خط تولید قطب نوری EC6x1600 12000 mm

جزئیات محصول:
محل منبع: wuxi - چین
نام تجاری: cmc
شماره مدل: EC6x1600
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
قیمت: Negociate
جزئیات بسته بندی: بسته بندی برهنه و به درستی در ظرف ثابت می شود
زمان تحویل: 80-90 روز
شرایط پرداخت: FOB / CIF
قابلیت ارائه: مذاکره کردن

خط تولید قطب نوری EC6x1600 12000 mm

شرح
مواد: اتوی استیل کاربرد: میدان ، خیابان ، باغ
رنگ: درخواست مشتری نام محصول: قطب های خیابان روشنایی ، تیر چراغ خیابان خورشیدی
استاندارد جوشکاری: GBT 12467.2-2009 / AWS D 1.1 ضمانتنامه: 2 سال
برجسته:

خط تولید تیر چراغ 12000 میلی متر

,

خط تولید تیر چراغ EC6x1600

,

خط تولید تیر چراغ 6 میلی متر



خط تولید قطب نور EC6x1600 / دستگاه برش برای قطب نور 12000 میلی متر





جزئیات سریع:



نام نام دیگر محصول نام تجاری CMC
خط قطر را برای قطب نور برش دهید

Decoiler ،

دستگاه برش کویل فولادی ،

برش ،

دستگاه برش برای تیر چراغ ؛

دستگاه مخروطی

ویژگی خط ما با برش سنتی به طول متفاوت است ، شما می توانید ورق نردبان را با یک طرف کوچک و یک طرف عرض بزرگتری داشته باشید
ظرفیت برش

ضخامت 2-6 میلی متر

طول 12000 میلی متر

عرض 800-1600 میلی متر

استفاده صنعتی قطب چراغ خیابانی صنعتی





شرح:



پارامتر فنی

1. ضخامت مواد: 2 تا 6.0 میلی متر برای فولاد ملایم نورد گرم Q235A

2. عرض مواد: 800-1600 میلی متر

3. وزن کویل فولادی: حداکثر 15 تن

4. قطر داخلی سیم پیچ فولادی: Φ500mm-Φ750mm

5. سرعت تسطیح: 5- 15 متر در دقیقه

6. تعداد غلطک های تراز: 13

7. قطر غلطک های تراز: 130 میلی متر

8. محدوده طول برای مقیاس: 2000 ~ 12000 میلی متر با توجه به نیازها.

10. تحمل طول برش: ± 15 میلی متر (پایه بر روی صفحه طول 8 متر)

11. قدرت اصلی اصلی موتور: 37 کیلو وات (مجموع حدود 57 کیلو وات)

12. مساحت عرض دستگاه: حدود 7000 میلی متر





کاربرد:



این برای جدا کردن قطب سبک مواد ، تراز کردن ، برش ، تراش لبه و تراش مخروطی برای بدست آوردن یک طرف عرض کوچک ، یک طرف ورق فولادی با عرض بزرگ است.





مشخصات فنی



1. ماشین دالی بارگذاری کویل فولادی:

بالا و پایین: هیدرولیک

حرکت افقی: موتوری

حداکثر وزن بارگیری: 15 تن

2. تزئینی چتر دو سر هیدرولیکی:

شامل: بازپرداخت موتور ، موتور ، کاهنده ،

سیستم زنجیره ای به چرخش نیاز دارد.جهت چرخش می تواند در جهت عقربه های ساعت و غیرساعتگرد باشد.

باز و بسته: هیدرولیک

حداکثر وزن بارگیری: 15 تن

3. واحد سطح بندی: (دو نوع غیر مستقیم) ،

دو سطح غلطک ،

13 غلتک ، شامل 2 غلتک تغذیه ، 11 غلتک تراز

مواد غلطک سطح: 42Cr.دیا: 130 میلی متر ، اگر خاموش شود

دو لایه غلطک های تسطیح کننده ، پیچ کرم موتور محرک برای تنظیم حرکت لایه بالا و پایین.به

سیستم انتقال شامل موتور قابل تنظیم سرعت ، کاهنده و غیره است.

تغذیه غلطک به سمت بالا/پایین حرکت با هیدرولیک است.

واحد با systeml راهنما است

اندازه گیری طول

رمزگذار شمارش طول بر روی غلتک نصب شده است



4 ، برش (برش پلاسما دستی تهیه شده توسط مشتری)

5. واحد برش دو لبه.

این برای برش لبه خراش ورق فولادی نورد گرم است تا عرض دقیق قطب نور را بدست آورد.

برش ورق فولادی بر اساس اصل برش نورد است.یک دالی در جلوی واحد برش وجود دارد.این برای کنترل برش مستقیم است.با تغییر موقعیت تیغه برش ، عرض متفاوتی از ورق قطب نور با اندازه های مختلف بدست آورید.

شامل :

میز پشتیبانی با ریل

ورق بستن دالی ، یک تکه

تیغه های دوگانه از نوع برش لبه با موتور و گیربکس.

6. واحد برش مخروطی

دستگاه برش مخروطی بر اساس اصل برش نورد برای برش ورق فولادی است.یک دالی در جلوی واحد برش وجود دارد.این برای کنترل درجه برش مخروطی است.با تغییر موقعیت درپوش روی دالی ، میزان برش مخروطی را کنترل کنید.

شامل :

میز پشتیبانی با ریل

ورق بستن دالی ، یک تکه

تیغه های تک از نوع لبه برش با موتور و جعبه دنده.

7. میز پشتیبانی از نوع توپ برای ورق مخروطی تمام شده

8. سیستم برق:

میز کنترل مرکزی

PLC ، اینورتر درایور AC دارای ویژگی پاسخ سریع و فعالیت خوب است که می تواند دقت اندازه گیری و سرعت اجرا را به طور م controlثر کنترل کند.

9. سیستم هیدرولیک:

قدرت هیدرولیک 25 لیتر در دقیقه

شامل: ایستگاه هیدرولیک ، شیرآلات ، مخزن روغن ، اتصال ، لوله نرم ، لوله سخت و غیره.





تفاوت ما با برش استاندارد به طول و مقرون به صرفه چیست؟



در مقایسه با برش استاندارد طول ، نوع اقتصادی 1) هیدرولیک فشار ، هد بیل ، خرج کردن و تغذیه ندارد

کاربر باید از جرثقیل برای بلند کردن و چسباندن سر ورق به واحد تراز استفاده کند

2) دستگاه برش پرتو هیدرولیک: QC12Y-6X2000

کاربر برای برش ورق باید از دستگاه دستی برش پلاسما استفاده کند.







ارتباط با مشتریان



A: چگونه می توان ورق را با یک طرف عرض کوچک و یک طرف ورق عرض بزرگ توسط این دستگاه برش داد؟

B: ابتدا ، یک واحد برش دو لبه وجود دارد ، این برای برش لبه خراش ورق فولادی نورد گرم برای بدست آوردن عرض دقیق برای قطب نور است ، و سپس ما می توانیم از واحد برش مخروطی خود برای برش ورق فولاد به 2 قطعه استفاده کنیم. با یک طرف ورق کوچک و یک طرف بزرگتر.یک دالی در جلوی واحد برش وجود دارد.این برای کنترل درجه برش مخروطی است.با تغییر موقعیت درپوش روی دالی ، میزان برش مخروطی را کنترل کنید.



A: چند مدل برای برش به طول داریم؟

B: ما سه نوع داریم ، 6X1600-12 متر (حداکثر طول برش 12 متر است) ، 6X1600-14 متر (حداکثر 14 متر) و 6X1600-16 متر (حداکثر 16 متر)



A: مدت زمان ضمانت کیفیت شما چقدر است

یک سال.و هنگامی که دستگاه به کارگاه مشتری می رسد ، ما مهندس را به دستگاه راه اندازی می فرستیم و آموزش می دهیم.اما همچنین ، مشتری می تواند مهندس خود را به کارگاه ما بفرستد تا قبل از تحویل مطالعه کند.





3. اطلاعات اولیه را تولید کنید



محل مبدا: چین
نام تجاری: CMC
شماره مدل: EC6X1600



4. بند تجارت

حداقل تعداد سفارش: 1 مجموعه
قیمت: مذاکره
جزئیات بسته بندی: پالت فلزی
زمان تحویل: 80-90 روز
شرایط پرداخت: Ex works/ FOB SHANGHAI/ CIF
خدمات پس از فروش ما مهندس را به کارگاه مشتری برای نصب ، راه اندازی و آموزش می فرستیم
