دستگاه خم کن صفحه غلتکی Guardrail Steel 15KW 3 Roller Plate

شرح
برجسته:

دستگاه خم بشقاب Guardrail

,

ماشین خم کن پلاک 15KW





دستگاه خم بشقاب Guardrail

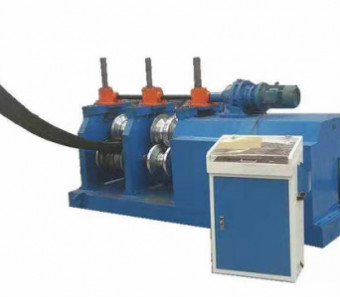

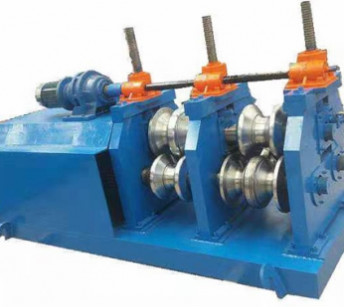

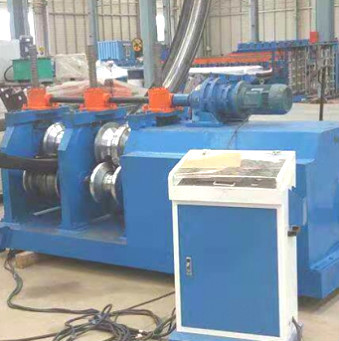

فریم تجهیزات توسط صفحه فولادی A3 پردازش می شود ، پس از پیری ، ساختار 3 غلتکی ، 1 بالاتنه و 2 پایین ، غلتک پایین یک ساختار ثابت را اتخاذ می کند ، غلتک بالایی تنظیم حرکت کشویی را تصویب می کند و 3 مجموعه از جعبه های توربین بادی هدایت می شود. برای اطمینان از هماهنگ سازی 3 مجموعه جعبه ، با استفاده از موتور برای تنظیم قسمت بالا و پایین جعبه توربین توسط یک میله اتصال به هم وصل می شود و 3 صفحه دیواره مستقل توسط یک شافت به هم وصل می شوند تا از موازی بودن کل دستگاه اطمینان حاصل شود.قطر شافت غلتک 110 میلی متر است.دو مجموعه قالب در سمت چپ و راست وجود دارد ، یکی برای قوس داخلی و دیگری برای قوس بیرونی و مجموعه ای از موتور اصلی 15KW.این دستگاه توسط دستگاه کاهنده ZQ500 هدایت می شود ، که شفت های پایین و راست و چپ را از طریق چرخ دنده ها هدایت می کند. ماژول چرخ دنده 10 متر است ، یکی برای هر چپ و راست. این محصول از طریق کنسول عملیات پردازش می شود.

آ.ضخامت: 2.5 - 4mm (± 0.2 میلی متر) ، عرض: 750 میلی متر ± 5 میلی متر ،
استحکام b.Yield 235Mpa است ، خم کناری کمتر از 10 میلی متر (پایه 5 میلی متر) ،
c.Coil قطر داخلی: φ508 ~ φ600mm؛قطر داخلی سیم پیچ: 181800mm ،
d. وزن کویل: ≤10T





پارامترهای دستگاه I.Basic

  1. خصوصیات مکانیکی و مشخصات مواد اولیه
  2. جنس: ورق گالوانیزه Q345B
  3. ضخامت: 2.5 ~ 3.0 میلی متر
  4. عرض: 450-476 میلی متر
  5. وزن: 65 کیلوگرم
  6. مشخصات محصولات
  7. محصول: با طراحی محصول
  8. عرض محصول: 310 میلی متر ± 5 میلی متر
  9. ارتفاع محصول: 81 میلی متر 81 5 میلی متر
  10. مشخصات محصول
  11. روش شکل گیری: تشکیل رول سرد
  12. سرعت تولید: m 10m / min
  13. جهت تغذیه: خوراک سمت چپ
  14. ولتاژ اصلی: 380V ، 50Hz
  15. قدرت کل واحد: در حدود 20.7KW
  16. بلبرینگ شافت درایو: 6026
  17. بالابر توربو: SWL10-3 / 23-FU3
  18. موتور اصلی درایو: YVP180M-4-15
  19. کاهش دهنده: ZQ500-48.57
  20. مواد کاغذ دیواری: A3
  21. جنس شافت: 40
  22. مواد قالب: Gcr15





دوم ، بررسی اجمالی ساختار تجهیزات



فریم تجهیزات توسط صفحه فولادی A3 پردازش می شود ، پس از پیری ، ساختار 3 غلتکی ، 1 بالاتنه و 2 پایین ، غلتک پایین یک ساختار ثابت را اتخاذ می کند ، غلتک بالایی تنظیم حرکت کشویی را تصویب می کند و 3 مجموعه از جعبه های توربین بادی هدایت می شود. برای اطمینان از هماهنگ سازی 3 مجموعه جعبه ، با استفاده از موتور برای تنظیم قسمت بالا و پایین جعبه توربین توسط یک میله اتصال به هم وصل می شود و 3 صفحه دیواره مستقل توسط یک شافت به هم وصل می شوند تا از موازی بودن کل دستگاه اطمینان حاصل شود.قطر شافت غلتک 110 میلی متر است.دو مجموعه قالب در سمت چپ و راست وجود دارد ، یکی برای قوس داخلی و دیگری برای قوس بیرونی و مجموعه ای از موتور اصلی 15KW.این دستگاه توسط دستگاه کاهنده ZQ500 هدایت می شود ، که شفت های پایین و راست و چپ را از طریق چرخ دنده ها هدایت می کند. ماژول چرخ دنده 10 متر است ، یکی برای هر چپ و راست. این محصول از طریق کنسول عملیات پردازش می شود.







III ، لیست چک پیکربندی تجهیزات



نه



نام قسمت



تعداد

1



قالب سازی



یک مجموعه از هر طرف

2



موتور محرک 15KW



1 مجموعه

3



تشکیل شافت قالب



3 مجموعه

4



آسانسور توربو



3 مجموعه

5



موتور بالابر موتور



1 مجموعه

6



کاهنده ZQ500



1 مجموعه

7



کنسول برق



1 مجموعه

8



پیچ لنگر تجهیزات



1 مجموعه
