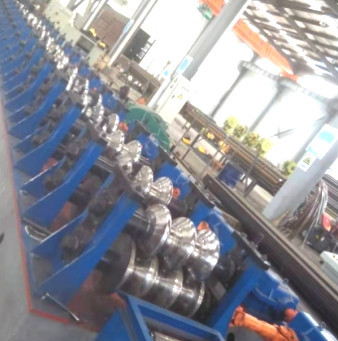

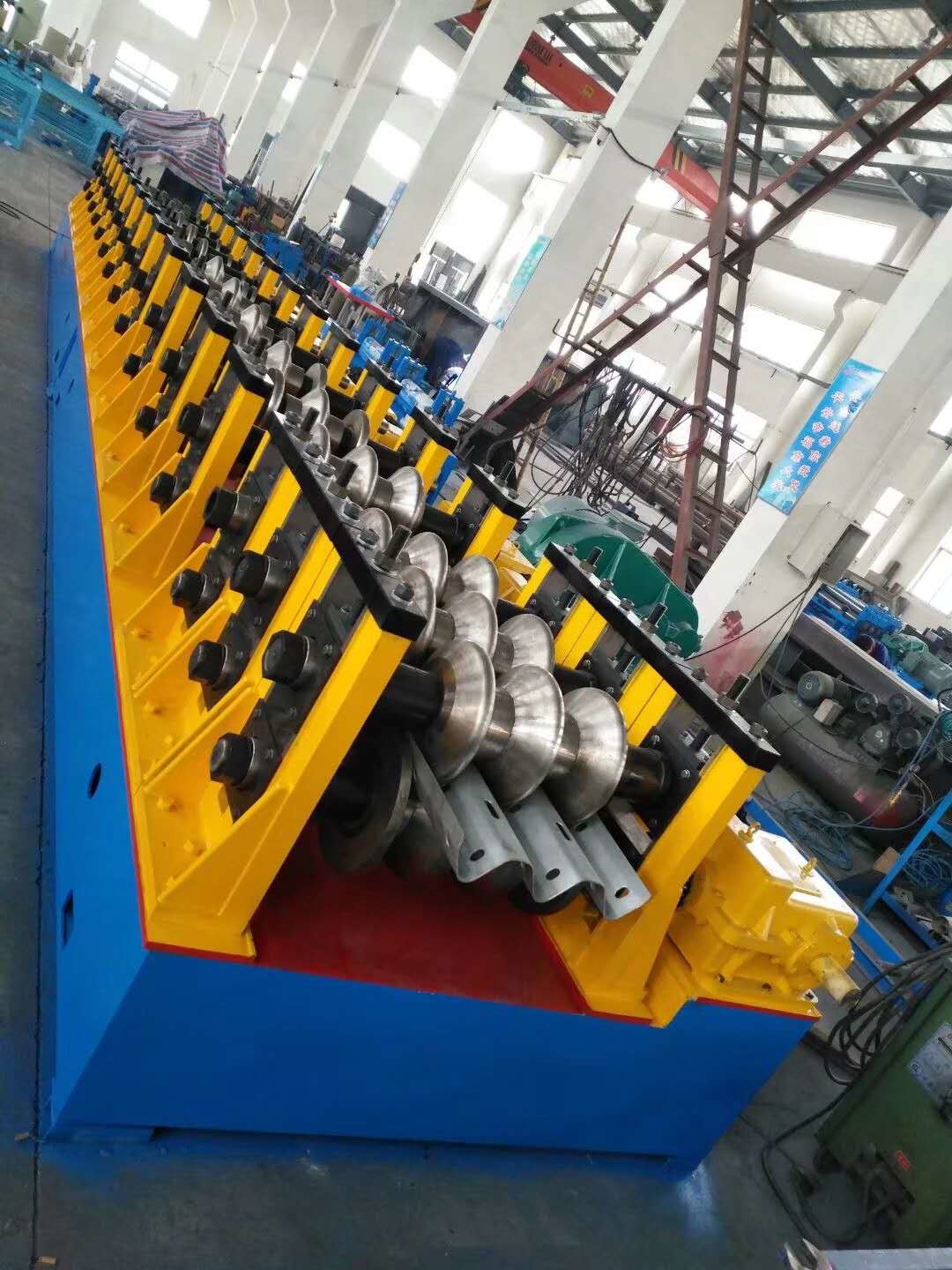

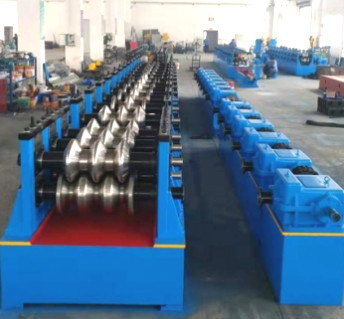

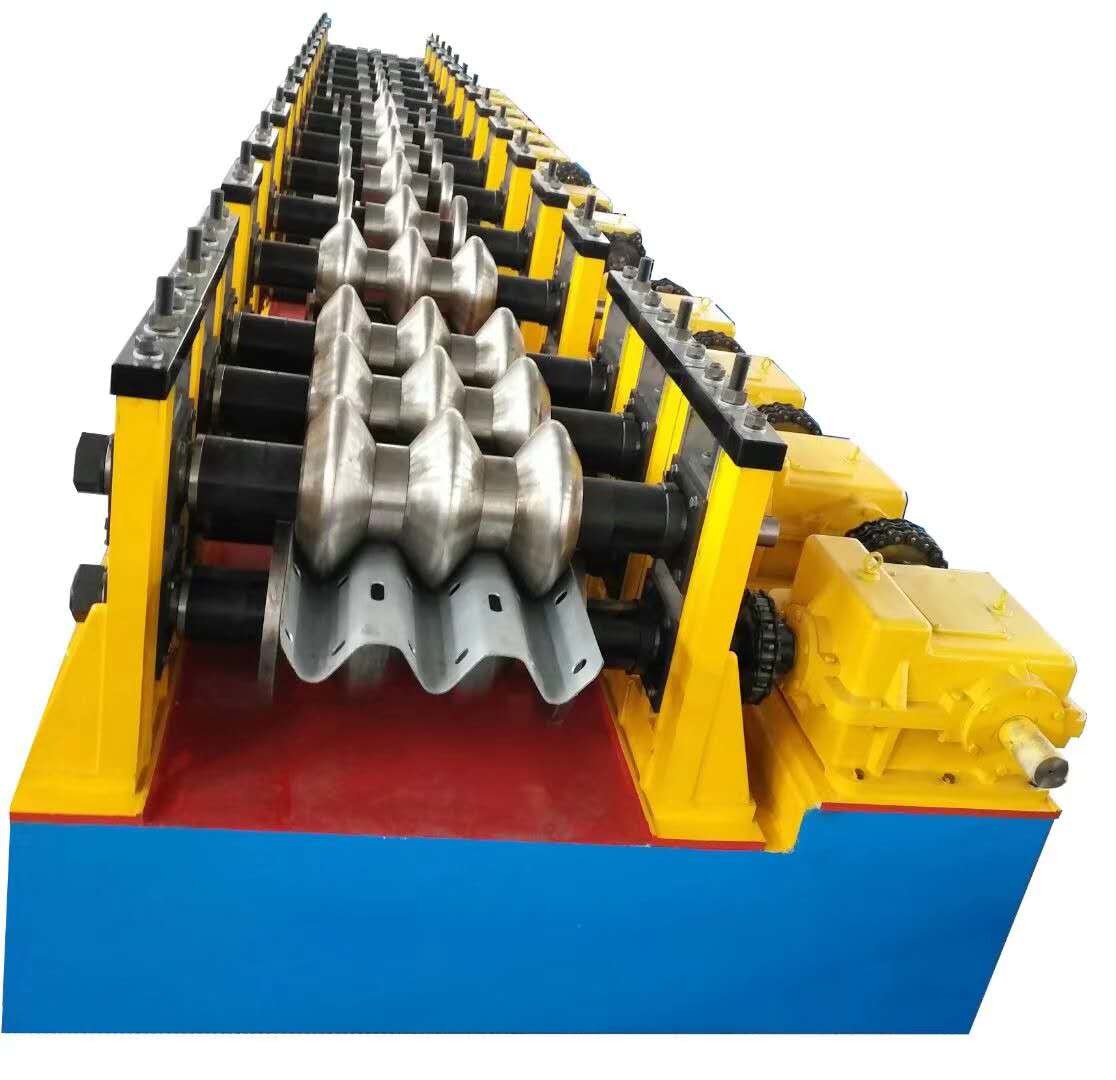

سه دستگاه موج موج 2.5 میلی متر Guardrail Roll

سه موج سازنده فرم غلتک Guardrail

پارامترهای دستگاه I.Basic

1. خصوصیات مکانیکی و مشخصات مواد اولیه
2. جنس: ورق گالوانیزه Q345B
3. ضخامت: 2.5 ～ 3.0 میلی متر
4. عرض: 450-476 میلی متر
5. وزن: 65 کیلوگرم
6. مشخصات محصولات
7. محصول: با طراحی محصول
8. عرض محصول: 310 میلی متر ± 5 میلی متر
9. ارتفاع محصول: 81 میلی متر 81 5 میلی متر
10. مشخصات محصول
11. روش شکل گیری: تشکیل رول سرد
12. سرعت تولید: m 10m / min
13. جهت تغذیه: خوراک سمت چپ
14. ولتاژ اصلی: 380V ، 50Hz
15. قدرت کل واحد: در حدود 20.7KW
16. بلبرینگ شافت درایو: 6026
17. بالابر توربو: SWL10-3 / 23-FU3
18. موتور اصلی درایو: YVP180M-4-15
19. کاهش دهنده: ZQ500-48.57
20. مواد کاغذ دیواری: A3
21. جنس شافت: 40
22. مواد قالب: Gcr15

II.بررسی ساختار تجهیزات

فریم تجهیزات توسط صفحه فولادی A3 پردازش می شود ، پس از پیری ، ساختار 3 غلتکی ، 1 بالاتنه و 2 پایین ، غلتک پایین یک ساختار ثابت را اتخاذ می کند ، غلتک بالایی تنظیم حرکت کشویی را تصویب می کند و 3 مجموعه از جعبه های توربین بادی هدایت می شود. برای اطمینان از هماهنگ سازی 3 مجموعه جعبه ، با استفاده از موتور برای تنظیم قسمت بالا و پایین جعبه توربین توسط یک میله اتصال به هم وصل می شود و 3 صفحه دیواره مستقل توسط یک شافت به هم وصل می شوند تا از موازی بودن کل دستگاه اطمینان حاصل شود.قطر شافت غلتک 110 میلی متر است.دو مجموعه قالب در سمت چپ و راست وجود دارد ، یکی برای قوس داخلی و دیگری برای قوس بیرونی و مجموعه ای از موتور اصلی 15KW.این دستگاه توسط دستگاه کاهنده ZQ500 هدایت می شود ، که شفت های پایین و راست و چپ را از طریق چرخ دنده ها هدایت می کند. ماژول چرخ دنده 10 متر است ، یکی برای هر چپ و راست. این محصول از طریق کنسول عملیات پردازش می شود.

لیست چک پیکربندی III
